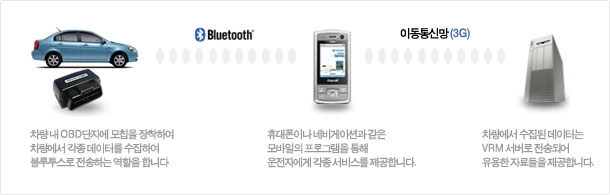

모칩(MOCHIP)은 차량 내 OBD(On-Board Diagnostic) 라 부르는 진단커넥터에 연결하는 차량 정보 수집 장치입니다. OBD 커넥터에 연결하면 모칩은 차량내 컴퓨터의 일종인 ECU (Electronic Control Unit)와 통신하여 차량의 고장정보나 주행정보 등을 수집하여 휴대폰이나 네비게이션 단말기 등으로 수집한 정보를 전송하는 역할을 합니다.

근래 자동차들은 운전자의 운전습관이나, 주행조건, 외부의 기후 조건에 따라 차량 내 컴퓨터의 일종인 ECU에서 각 장치에 연결된 센서들로부터 이런 데이터를 읽어들여 최적의 상태에 맞도록 차량을 제어합니다. 일반 운전자가 알 수 없었던 차량 정보들을 휴대폰이나 네비게이션 단말기의 본 사가 개발한 운전지원 프로그램을 통해 차량의 장애나 자신의 운전습관이 연비에 어떤 영향을 주는지, 소모품 교체 시기가 언제인지 이해하기 쉽도록 도움을 줄 것입니다.

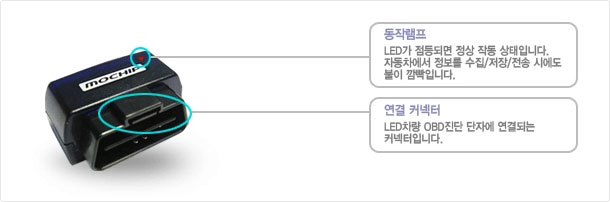

각 부분의 명칭

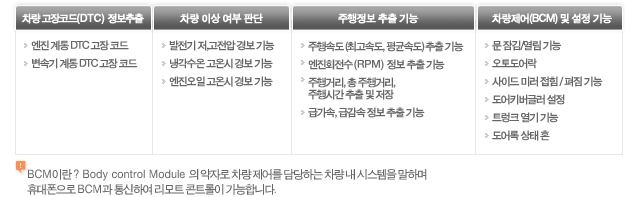

MOCHIP 주요 기능
제품의 특징
본 제품은 전자파 및 차량 전자 제어 장치와의 안정성 테스트를 통과한 신뢰성 높은 제품입니다.
국내 최소형 차량 정보 수집 장치로 안정성 및 전자파 무해 (MIC 인증 : CUN-MC01A)
블루투스를 통해 휴대폰이나 네비게이션과 통신
BCM 제어 기능 (Body Control Module)
차량 K-LINE 통신, CAN 통신 적용 가능
모칩과 단말기의 유,무선 통신 가능
차종에 관계없이 차량 장착 가능 (지원되는 차종에 한해 가능) [지원 차종 보기]
차량 장착 용이
Specification
제품명 MOCHIP ™
CPU 32Bit ARM7 Processor
Memory Program Flash 256KB, Data 16KB, RAM 16KB
InVehicle Protocol ISO-9141, ISO-14230, CAN
외부 Interface Bluetooth / RS232C
블루투스 모듈 사양 CLASS2 (통신거리 : 10M 이내) ;
진단대상 시스템 ECU (Engine Control Unit) , TCU (Transmission Control Unit) ;
제어대상 시스템 BCM (Body Control Module)
동 작 전 압 + 8 ~ +16 V
동 작 전 류 100 mA(MAX)
대 기 전 류 50 ㎂
동 작 온 도 - 20 ~ + 85℃
크 기 (외관) 49.5 × 37 × 23 mm
용어설명
OBD (On-board Diagnostics) 란 ? 차량에 내장된 일종의 컴퓨터로 운행 중 배출가스 제어부품이나 시스템을 감시, 고장이 진단되면 운전자에게 이를 알려 정비소로 가도록 유도하는 시스템을 장착하도록 한 규정을 말하는 것입니다. 1996년 미국 캘리포니아 대기보전국과 연방환경청 EPA에서 채택하여 현재는 미국전역을 포함한 유럽과 한국도 2000년 이후 출고되는 신 차종에 적용하고 있습니다. OBD커넥터는 차량 이상 유무를 판별하기 위해 차량 컴퓨터 (ECU)와 연결할 수 있도록 차량 내부에 설치한 커넥터입니다.
